L’industria aerospaziale comprende velivoli e veicoli spaziali e comprende le attrezzature per il volo e le operazioni correlate all’interno e all’esterno dell’atmosfera terrestre. Le materie plastiche ad alte prestazioni sono state ampiamente accettate in tutto il settore per la loro affidabilità nel soddisfare i complessi ed esigenti requisiti applicativi associati alle apparecchiature aerospaziali. La loro crescita deriva anche dalla volontà di ridurre la massa, un vantaggio fondamentale delle plastiche leggere rispetto al metallo.
Quali sono i principali vantaggi delle plastiche ad alte prestazioni per i componenti aerospaziali?
- Sicurezza: I polimeri avanzati sono certificati dalle agenzie di sicurezza del settore per la bassa infiammabilità e la generazione di fumo.
- Leggerezza: in un settore che privilegia la bassa massa fisica per l’efficienza del carburante, l’elevato rapporto resistenza/peso dei polimeri avanzati consente agli ingegneri di evitare i metalli più pesanti per le parti aerospaziali.
- Mantenimento della resistenza e della rigidità: Vespel PI e Torlon PAI mantengono la forza strutturale alle alte temperature e resistono alla fatica dovuta a forti sollecitazioni vibrazionali.
- Resistenza alle alte temperature: Il Torlon PAI ha la più alta temperatura di transizione del vetro tra le plastiche aerospaziali, pari a 275oC (527oF ). Anche PEEK, Ultem PEI e Vespel PI sono noti per la loro stabilità e resistenza alle alte temperature.
- Resistenza agli urti e tenacità a temperature criogeniche: Le guarnizioni in PCTFE e polimeri criogenici PEEK funzionano in modo affidabile con gas e propellenti liquefatti, tra cui LOX e LH2. Torlon PAI e Vespel PI sono riconosciuti per la loro resistenza e durata alle temperature criogeniche dello spazio profondo.
- Resistenza alle radiazioni: Torlon PAI, Vespel PI e Ultem PEI hanno dimostrato di mantenere resistenza e tenacità in applicazioni spaziali esposte a radiazioni costanti.
- Resistenza all’usura da attrito: I gradi per cuscinetti e usura dei materiali termoplastici Torlon PAI e PEEK prolungano la vita funzionale e l’affidabilità di ingranaggi, boccole, cuscinetti e altri componenti meccanici sottoposti a carichi dinamici estremi.
- Resistenza chimica: Le plastiche ad alte prestazioni resistono a molti ambienti chimici diversi che si incontrano nelle applicazioni aerospaziali. Il PEEK e il Ryton R-4 PPS si distinguono per la loro resistenza al più ampio spettro di sostanze chimiche.
- Basso livello di degassamento nel vuoto: La NASA elenca alcuni Grades di Torlon PAI e PEEK come materiali termoplastici a basso degassamento per i veicoli spaziali.
- Isolamento termico ed elettrico: Le materie plastiche hanno una conducibilità termica molto più bassa rispetto ai metalli e offrono proprietà di isolamento termico ed elettrico.
Le formulazioni speciali migliorano le prestazioni delle materie plastiche
Diverse plastiche ad alte prestazioni sono disponibili in Grades modificati con additivi che migliorano proprietà specifiche pur mantenendo le caratteristiche intrinseche del polimero di base.
- Torlon PAI, PEEK, Vespel PI e Ultem PEI sono disponibili in Grades con proprietà di resistenza ai cuscinetti e all’usura superiori a quelle dei polimeri non modificati.
- I rinforzi in fibra di vetro e carbonio aumentano significativamente la resistenza strutturale rispetto alle versioni non rinforzate dei polimeri ad alte prestazioni. Ad esempio, il modulo di flessione di Torlon 7130 PAI con il 30% di fibra di carbonio è quasi quattro volte superiore a quello dei gradi PAI non rinforzati.
- Drake 4645 PAI combina fibre di carbonio e lubrificanti nella sua formulazione per migliorare la resistenza all’usura e la forza.

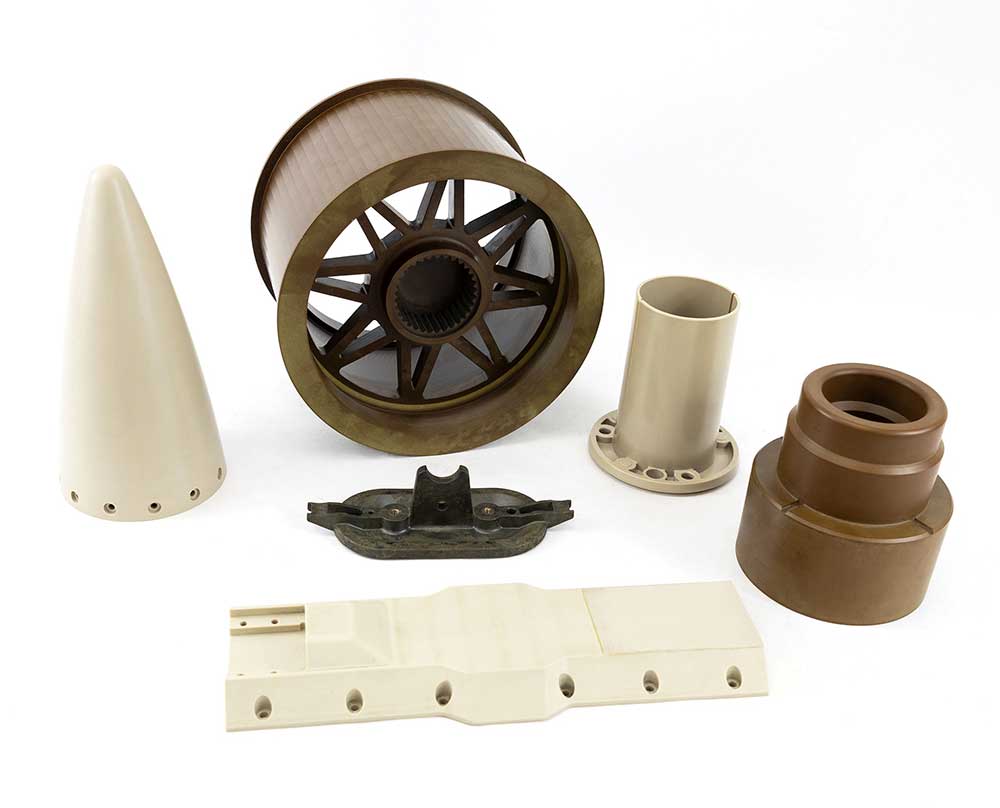

Quali sono gli esempi di come le materie plastiche risolvono le sfide della progettazione di componenti complessi nei velivoli?
I seguenti brevi casi di studio riassumono come le materie plastiche avanzate si comportano in modo affidabile in condizioni difficili:
- Nel settore degli aerei militari, i jet da combattimento generano forze g uniche e complesse su componenti e sistemi.
- Il Torlon 4301 PAI combina un’elevata resistenza e proprietà di supporto e usura per un’ampia varietà di componenti strutturali e meccanici esposti a forti sollecitazioni e carichi dinamici.
- Il design compatto della fusoliera degli aerei militari può richiedere la collocazione dei sistemi idraulici in prossimità dei motori a reazione.
- Il PEEK e il Torlon PAI hanno una storia comprovata nelle staffe di supporto strutturale e in altri componenti per i sistemi di trattamento dei fluidi, grazie alle loro proprietà di isolamento termico e resistenza chimica.
- Negli aerei commerciali e militari, i componenti meccanici delle porte delle stive di carico pesanti devono funzionare in modo fluido e preciso dopo numerose operazioni sottoposte a carichi dinamici elevati.
- I gradi di Torlon PAI per cuscinetti e usura forniscono la resistenza alla compressione, le proprietà di carico dinamico e la resistenza all’usura da attrito necessarie per i rulli e gli ingranaggi di settore di questi sistemi.
- I componenti del sistema di alimentazione degli aerei devono essere impermeabili agli agenti chimici, resistere alle vibrazioni elevate senza subire guasti da fatica, mantenere la resistenza e la tenacità alle temperature estreme e, in alcuni casi, proteggersi dalle scariche elettriche.
- Le staffe per tubi e gli elementi di fissaggio strutturali lavorati in PEEK e Torlon PAI resistono ai carburanti dei jet e dei razzi, alla fatica e alle proprietà di isolamento termico ed elettrico.
Quali materie plastiche resistono alle condizioni estreme richieste dalle applicazioni dei veicoli spaziali?
Diverse materie plastiche ad alte prestazioni hanno dimostrato la loro affidabilità in apparecchiature spaziali che vanno dai veicoli di lancio ai satelliti e ai telescopi per lo spazio profondo. Esempi tipici:
- Durante il lancio di un razzo, i componenti subiscono forze vibratorie estreme, temperature elevate e l’esposizione a propellenti criogenici che mettono a dura prova i limiti dei materiali.
- I componenti strutturali e i dispositivi di montaggio realizzati in Torlon PAI, PEEK e Vespel PI resistono alle condizioni più difficili. Ogni materiale offre una combinazione unica di proprietà per specifici requisiti ingegneristici.
- I satelliti per le comunicazioni richiedono materiali che garantiscano l’integrità del segnale e la capacità di funzionare a lungo nell’ambiente spaziale.
- Ultem 1000 PEI combina la forza e la resistenza alle radiazioni con la trasparenza RF per una robusta qualità del segnale nelle antenne satellitari di comunicazione.
- Gli array solari dei telescopi per lo spazio profondo devono essere impiegati in modo impeccabile in ambienti in cui la riparazione e la sostituzione dei componenti non sono possibili.
- Torlon 7130 PAI è specificato per gli isolatori termici nei meccanismi di dispiegamento dei telescopi solari per la sua forza, resistenza alle radiazioni, proprietà di isolamento termico e tenacità a temperature criogeniche.
- Gli ingranaggi, i cuscinetti e i pattini di scorrimento dei sistemi di attracco e dei meccanismi di dispiegamento degli apparati richiedono materiali che resistano all’usura da attrito e che mantengano la resistenza e la tenacità quando le radiazioni e le temperature criogeniche sono fattori costanti.
- I Grades per cuscinetti e usura di PEEK, Torlon PAI e Vespel PI sono specificati per una varietà di applicazioni dinamiche di supporto del carico nelle apparecchiature dei veicoli spaziali. Ogni polimero ha proprietà uniche che forniscono opzioni efficienti per vari requisiti ingegneristici e ambienti.
Drake Plastics: Il tuo partner per i polimeri ad alte prestazioni di grado aerospaziale
Le condizioni in cui devono funzionare le apparecchiature degli aerei e dei veicoli spaziali sono ben al di sotto delle capacità dei polimeri avanzati. Torlon PAI, PEEK, Ultem PEI, Vespel PI, Ryton R-4 PPS e PCTFE fanno parte di un gruppo selezionato di materiali che hanno dimostrato la loro affidabilità in componenti che vanno dai semplici alloggiamenti delle luci esterne degli aerei agli isolatori termici utilizzati negli attuatori del campo solare del telescopio spaziale James Webb. Con decenni di prestazioni comprovate, questi polimeri sono diventati i materiali principali candidati per un numero crescente di applicazioni. Drake Plastics, leader nella produzione di polimeri avanzati per l’industria aerospaziale, offre forme lavorabili estruse, nonché capacità di lavorazione CNC e di stampaggio a iniezione per soddisfare i diversi requisiti di progettazione e produzione di questi materiali.
Domande frequenti sulle materie plastiche ad alte prestazioni per l'industria aerospaziale
1. Quali sono le materie plastiche utilizzate nelle applicazioni aerospaziali?
Le plastiche ad alte prestazioni più comuni per le applicazioni aerospaziali sono Torlon® PAI, PEEK, Vespel® PI, Ultem® PEI, Ryton® PPS e PCTFE. Questi polimeri avanzati vengono utilizzati per i componenti di aerei e veicoli spaziali perché combinano la leggerezza della costruzione con l'elevata forza, la resistenza alla temperatura, la resistenza chimica e l'affidabilità in condizioni operative estreme.
2. Perché le materie plastiche ad alte prestazioni stanno sostituendo i metalli negli aerei e nei veicoli spaziali?
Le materie plastiche ad alte prestazioni stanno sostituendo i metalli nel settore aerospaziale perché offrono un rapporto forza-peso superiore, che migliora direttamente l'efficienza del carburante e la capacità del carico utile. I polimeri avanzati come il Torlon PAI e il PEEK offrono anche isolamento termico ed elettrico, resistenza chimica e resistenza alla fatica, proprietà che spesso i metalli non possono eguagliare in un unico materiale.
3. Qual è la plastica con la maggiore resistenza alle temperature per l'uso aerospaziale?
Il Torlon PAI ha la temperatura di transizione vetrosa più alta tra le plastiche aerospaziali, pari a 275°C (527°F), il che lo rende la scelta migliore per i componenti esposti a calore elevato e prolungato. Anche il PEEK, il Vespel PI e l'Ultem PEI si comportano in modo affidabile a temperature elevate, con ogni polimero che offre un profilo di proprietà distinto per specifiche applicazioni aerospaziali.
4. Le plastiche aerospaziali sono certificate per gli standard di fiamma e fumo?
Sì. Molte materie plastiche aerospaziali ad alte prestazioni sono certificate per la bassa infiammabilità, la bassa generazione di fumi e la bassa tossicità, compresa la conformità agli standard FAR 25.853 per i materiali di cabina. Materiali come PEEK, Ultem PEI e Torlon PAI sono comunemente richiesti per gli interni degli aerei, gli alloggiamenti elettrici e i componenti strutturali in cui la sicurezza antincendio è fondamentale.
5. Quali materie plastiche approva la NASA per i requisiti di degassamento dei veicoli spaziali?
La NASA elenca alcuni Grades di Torlon PAI e PEEK come materiali a basso degassamento approvati per applicazioni su veicoli spaziali. I polimeri a basso degassamento sono essenziali nello spazio perché i composti volatili rilasciati dai materiali nel vuoto possono contaminare le superfici ottiche, i sensori e l'elettronica dei satelliti e dei telescopi dello spazio profondo.
6. Le materie plastiche ad alte prestazioni possono resistere alle temperature criogeniche nello spazio?
Sì. Il PCTFE e i gradi criogenici di PEEK si comportano in modo affidabile con gas liquefatti e propellenti come LOX (ossigeno liquido) e LH₂ (idrogeno liquido). Torlon PAI e Vespel PI mantengono resistenza e tenacità anche alle temperature criogeniche dello spazio profondo, il che li rende adatti ai componenti di veicoli di lancio e satelliti.
7. Per cosa viene utilizzato il Torlon PAI nel settore aerospaziale?
Torlon PAI è utilizzato nel settore aerospaziale per staffe strutturali, cuscinetti, boccole, ingranaggi a settori, isolatori termici e componenti del sistema di alimentazione. I gradi per cuscinetti e usura, come il Torlon 4301, offrono un'elevata resistenza alla compressione e all'usura da attrito, mentre i gradi rinforzati, come il Torlon 7130 PAI, sono indicati per applicazioni strutturali e criogeniche ad alto stress.
8. Come si comporta il PEEK nelle applicazioni aerospaziali?
Il PEEK ha prestazioni eccezionali nelle applicazioni aerospaziali che richiedono resistenza chimica, stabilità alle alte temperature e tenacità. È indicato per i componenti del sistema di alimentazione degli aerei, le staffe idrauliche, i connettori elettrici, i cuscinetti e le guarnizioni criogeniche. Il PEEK è anche un materiale a basso degassamento approvato dalla NASA per applicazioni su veicoli spaziali e satelliti.
9. Le plastiche aerospaziali sono resistenti al carburante dei jet e ai fluidi idraulici?
Sì. PEEK, Torlon PAI e Ryton R-4 PPS resistono a un'ampia gamma di fluidi aerospaziali, tra cui carburanti per jet, propellenti per razzi, oli idraulici e sostanze chimiche antighiaccio. Questa resistenza chimica, unita alla forza a temperature elevate e alla resistenza alla fatica da vibrazione, li rende ideali per staffe, raccordi e elementi di fissaggio strutturali del sistema di alimentazione.
10. Quali sono le opzioni di lavorazione disponibili per i componenti aerospaziali in plastica?

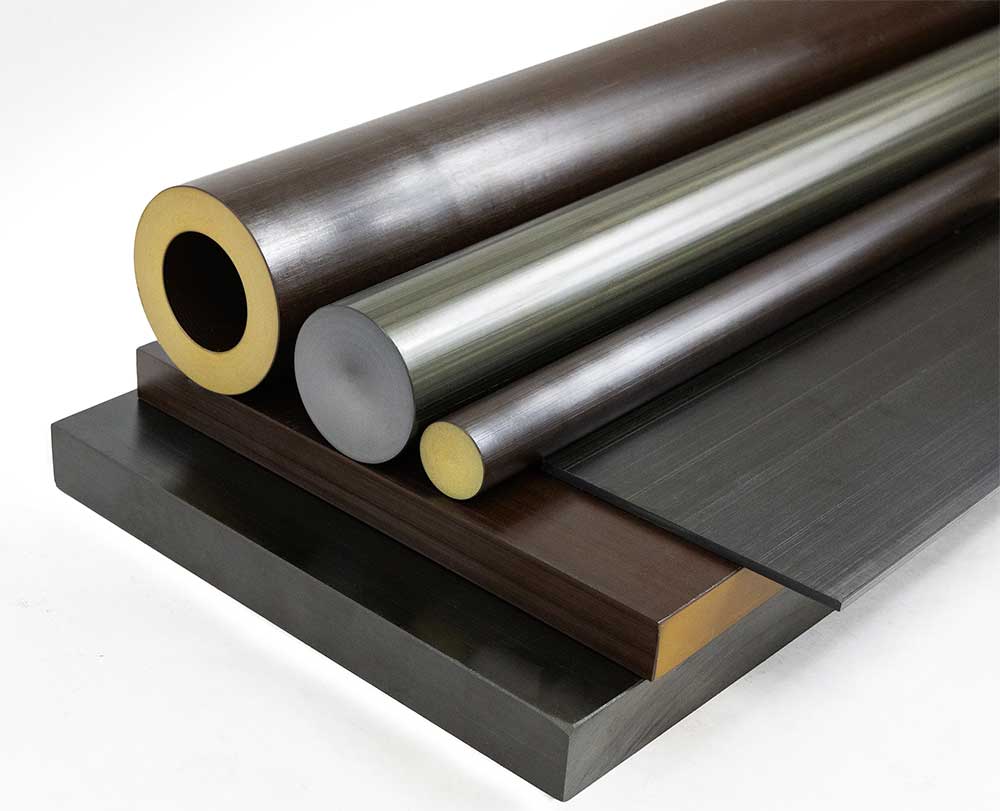

Drake Plastics fornisce forme lavorabili estruse e offre lavorazioni CNC e stampaggio a iniezione in-house per componenti aerospaziali. Questa capacità integrata verticalmente consente agli ingegneri aerospaziali di procurarsi Torlon PAI, PEEK e altri polimeri ad alte prestazioni di grado aerospaziale come stock grezzo o come parti finite e lavorate con precisione pronte per l'assemblaggio.
